バーチカルコンベア（垂直連続搬送装置）
VC-301AV

円筒（シリンダー）内でスクリューを回転させることで、垂直方向に食材を搬送する縦型連続搬送装置です。縦ラインの工程でスペースにゆとりができ、人手と床面積を省力化します。
VC-301AVはパドル付タブ（満水量260L）を備えた機種で、フレーカー・ミキサー・チョッパーなど既存の機械に連結することが可能です。次工程へ最も短距離で移送するため、搬送品の温度上昇を抑制します。処理能力2000kg/h。

バーチカルコンベア　VC-301AVの特徴

人手と床面積の省力システム

縦ラインの工程でスペースにゆとりができます。生産ラインの省力・省スペース化に貢献します。

切削肉が人手にふれず衛生的

搬送中に切削肉が人の手に触れません。食材の触れる場所は、全て衛生的なステンレス製です。

パドル付タブで安定した供給

VC-301AVはパドル付のタブを備え、チャージングスクリューで安定して原料を送り込みます。タブ容量は満水量260Lです。

早送りモードを併設

シリンダー、タブ内の残量を少なくする早送りモードを併設しています。

スクリューの取外しと清掃が簡単

スクリューは簡単に取り外すことができ、清掃の負担を軽減します。

バーチカルコンベア　VC-301AVの強み

①次工程へ最も短距離で移送するため、搬送品の温度上昇を抑制します。

②フレーカー、ミキサー、チョッパーなど、既存の機械に連結することが可能です。

③タブ安全カバーとシリンダーカバーに安全センサーを装備しています。

④搬送能力、排出高さ、ホッパー等の特注品にも対応いたします。詳しくはお問い合わせください。

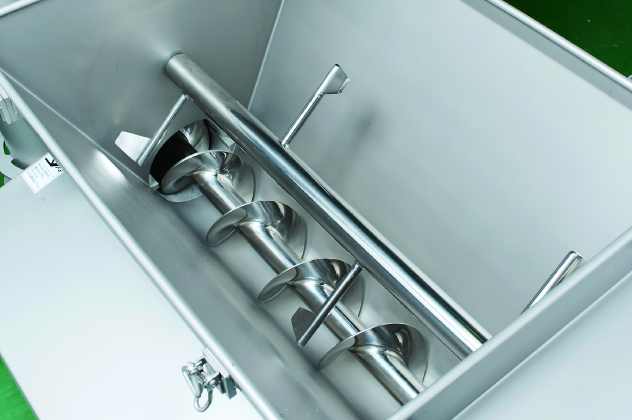

チャージングスクリューで搬送（VC-301AVはパドル付）

〇タブ内のチャージングスクリューが原料を送り込み、シリンダー内のバーチカルスクリューが垂直に搬送します。

〇VC-301AVはパドル付タブを採用しています。

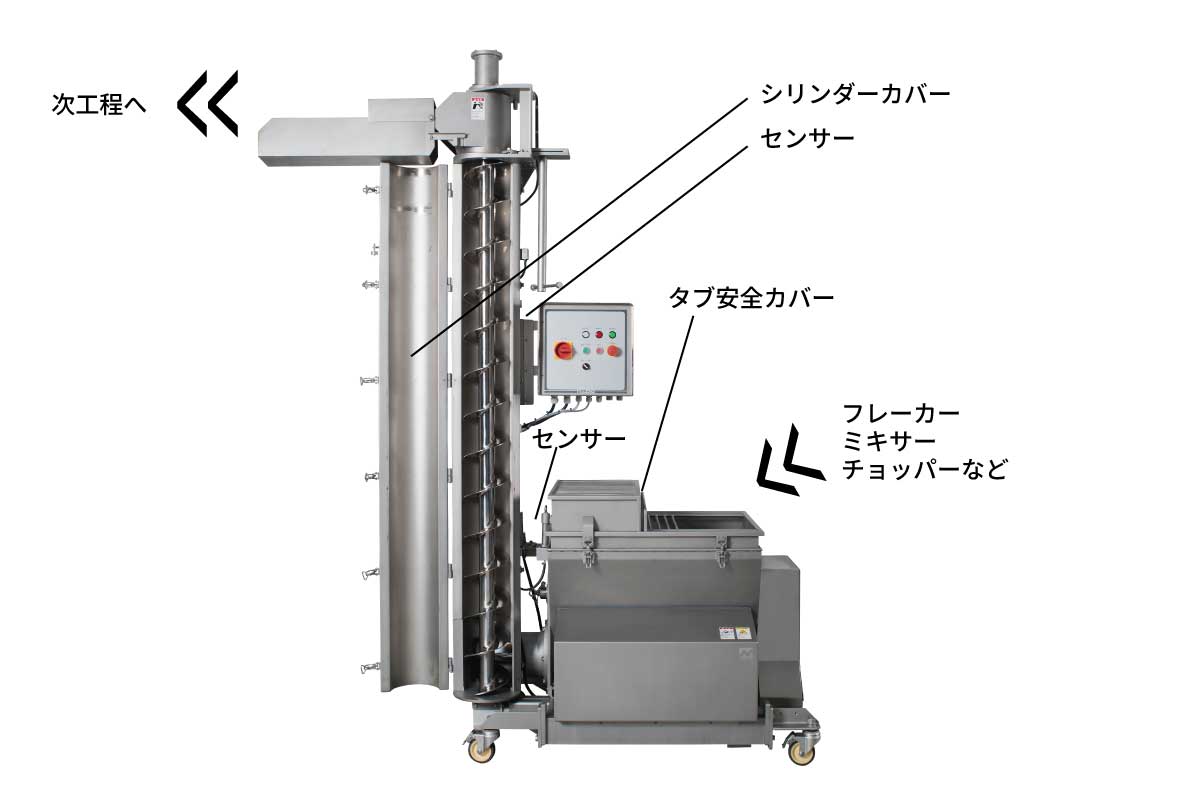

安全カバーとセンサー

〇タブ安全カバーとシリンダーカバーに安全センサーを装備しています。

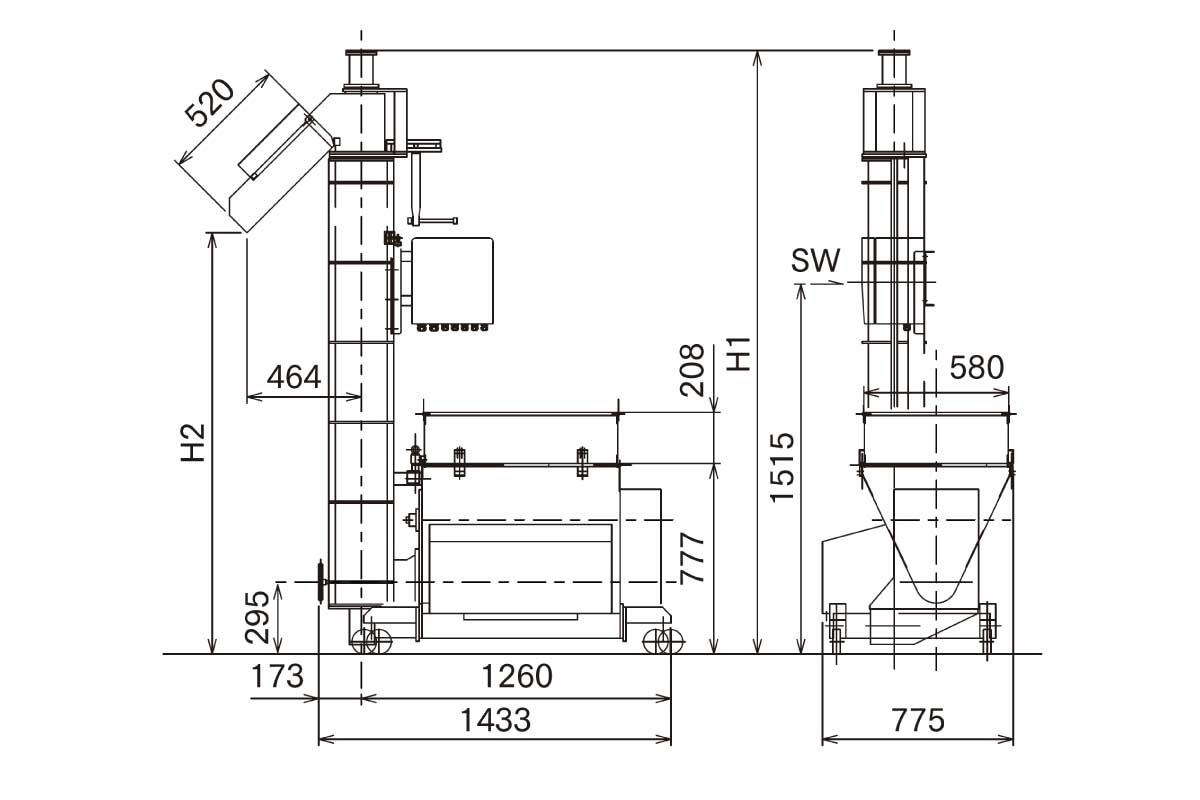

設置高さは2タイプ

〇標準タイプ（全高2457mm）と1Pショートタイプ（全高2235mm）から、天井高さや次工程の受け高さに合わせてお選びいただけます。

適用する食材と完成食品例

加工前
加工後

切削肉・挽肉・ミンチ肉等

次工程（グラインダー、ミンスパッカー等）へ供給

仕様

型式	VC-301AV
タブ容量（満水量）	260L
処理能力	2000kg/h
動力	3相 200V 1.5kW
チャージスクリュー回転数	60rpm（早送り時100rpm）
パドル回転数	45rpm（早送り時75rpm）
バーチカルスクリュー回転数	120rpm（早送り時200rpm）
全高	標準：2457mm 1Pショート：2235mm　※1
吐出口高さ	標準：1716mm 1Pショート：1494mm　※1
機械重量（標準機）	360kg
